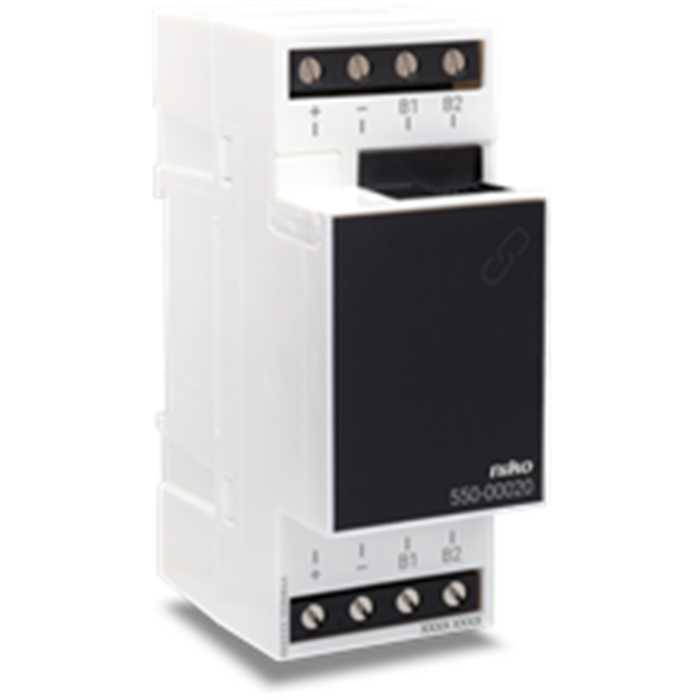

NIKO HOME CONTROL - ACCOUPLEMENT DE RAIL DIN

Détails produit

Description
Ce module se place toujours en tant que premier module, à gauche, au début d’une nouvelle rangée de modules de rail DIN. L’alimentation et le bus sont reliés depuis l’accouplement de rail ou le module d’alimentation sur le rail précédent et/ou vers le rail suivant grâce aux contacts situés en bas et en haut.

Cet article est protégé par au moins un brevet (ou application de brevet). Pour plus d'informations sur les brevets, voir www.niko.eu/innovation.

Cahier des charges
Accoupleur de rail pour Niko Home Control.

Fonction: L'accoupleur du rail relie la tension d'alimentation et le bus du rail sous-jacent aux modules, au moyen du système de pontage coulissant. Une alimentation ou un accoupleur de rail doit se trouver à gauche de chaque rail DIN.
Système de pont coulissant pour connexion au module suivant sur rail DIN
Tension d'alimentation: 230 Vac ± 10 %, 50 Hz
Bornes de raccordement: 2 x 4 bornes à vis
Capacité de fil
fil de 3 x 1,5 mm² ou 2 x 2,5 mm² ou 1 x 4 mm² par borne de raccordement
Dimensions DIN: 2U
Dimensions (HxLxP): 90 x 35 x 66 mm
Marquage: CE
